📡 Was ist GPON?

GPON steht für Gigabit Passive Optical Network und ist eine weit verbreitete Technologie für den Aufbau von FTTH- und FTTB-Glasfasernetzen.

Das Besondere an GPON ist, dass zwischen der aktiven Technik des Netzbetreibers und den Endkunden passive optische Splitter eingesetzt werden.

Dadurch kann eine Glasfaser vom Netzbetreiber auf mehrere Teilnehmer aufgeteilt werden, ohne dass zwischen OLT und den Teilnehmern aktive, strombetriebene Netzwerkkomponenten erforderlich sind.

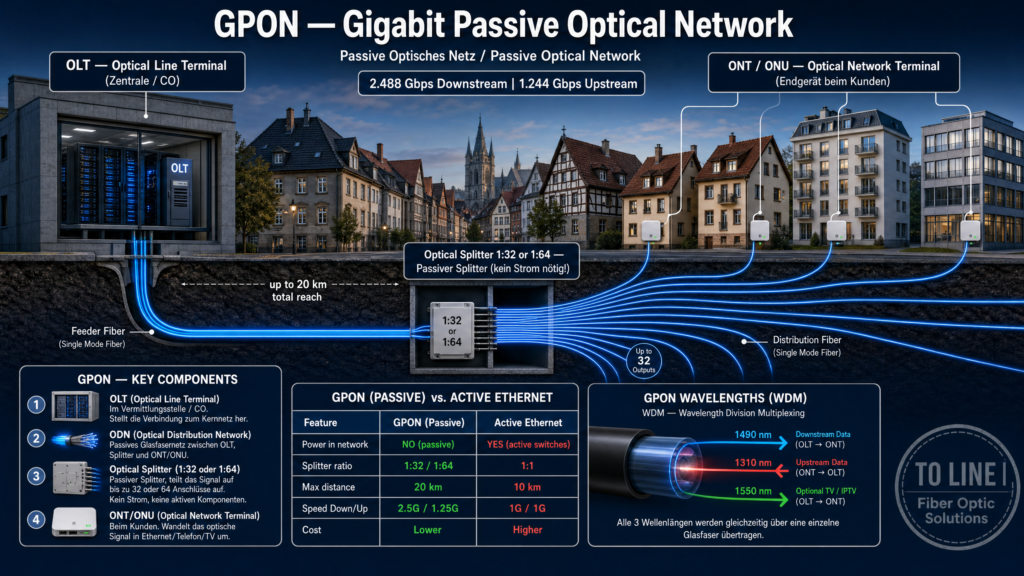

🏗️ Wie ist ein GPON-Netz aufgebaut?

Ein vereinfachter GPON-Aufbau sieht so aus:

🌐 Backbone / Core-Netz
        │
        ▼
⚙️ OLT
Optical Line Terminal
        │
        ▼
🔵 Glasfaser
        │
        ▼
🔀 Passive Splitter
        │
    ┌───┼────┐
    ▼   ▼    ▼
  🏠   🏠    🏠
 ONT  ONT   ONT

Das OLT steht beim Netzbetreiber oder an einem zentralen Netzpunkt.

Von dort wird das optische Signal über Glasfaser und passive Splitter zu mehreren Teilnehmern verteilt.

⚙️ OLT – Optical Line Terminal

Das OLT ist die zentrale aktive Komponente eines GPON-Netzes.

Es verbindet das Glasfaser-Zugangsnetz mit dem übergeordneten Netz des Betreibers.

Zu den Aufgaben gehören unter anderem:

  • 📡 Steuerung der Teilnehmeranschlüsse
  • 🔄 Datenübertragung zwischen Netz und Kunden
  • 🧮 Verwaltung der verfügbaren Bandbreite
  • 🔐 Teilnehmerzuordnung und Authentifizierung
  • 📊 Überwachung des optischen Netzes
  • ⚙️ Kommunikation mit den ONTs bzw. ONUs

Ein OLT kann viele PON-Ports enthalten, über die wiederum zahlreiche Teilnehmer versorgt werden.

🔀 Passive Splitter

Der passive Splitter ist eines der wichtigsten Merkmale eines PON-Netzes.

Er benötigt:

✅ keinen Strom

✅ keine aktive Kühlung

✅ keine Netzwerksoftware

✅ keine aktive Datenverarbeitung

Er teilt lediglich das optische Signal auf mehrere Glasfaserwege auf.

Typische Teilungsverhältnisse können beispielsweise sein:

  • 1:2
  • 1:4
  • 1:8
  • 1:16
  • 1:32
  • 1:64

Je höher das Split-Verhältnis, desto mehr Teilnehmer teilen sich einen PON-Zweig.

🌐 Was ist das ODN?

ODN steht für:

Optical Distribution Network

Damit ist die passive Glasfaserinfrastruktur zwischen OLT und Teilnehmer gemeint.

Zum ODN gehören typischerweise:

  • 🔵 Glasfaserkabel
  • 🔀 Splitter
  • 📦 Muffen
  • 🧩 Kupplungen
  • 🏠 APL / Hausübergabepunkte
  • 🔌 Glasfaseranschlussdosen
  • 🔗 Steckverbinder

Das ODN enthält grundsätzlich keine aktive Datenverarbeitung.

🏠 ONT und ONU

Am Teilnehmerende befindet sich ein ONT oder eine ONU.

ONT

Optical Network Terminal

Wird typischerweise direkt beim Endkunden eingesetzt.

ONU

Optical Network Unit

Ist ein allgemeinerer Begriff für eine optische Teilnehmerkomponente.

Das Gerät empfängt das optische Signal des GPON-Netzes und stellt daraus beispielsweise eine Ethernet-Verbindung für Router oder andere Netzwerkgeräte bereit.

🔄 Wie werden Daten bei GPON übertragen?

Bei GPON teilen sich mehrere Teilnehmer dieselbe optische Infrastruktur.

Dabei funktioniert die Übertragung in beide Richtungen unterschiedlich.

⬇️ Downstream

Das OLT sendet Daten über den gemeinsamen PON-Zweig an die angeschlossenen Teilnehmer.

Die Teilnehmergeräte erkennen, welche Daten für sie bestimmt sind.

⬆️ Upstream

Mehrere Teilnehmer senden über denselben PON-Zweig zurück zum OLT.

Damit sich die Signale nicht gegenseitig überlagern, koordiniert das System die Übertragungszeiten der Teilnehmer.

⚡ Welche Bandbreite bietet GPON?

Klassisches GPON bietet auf einem PON-Port ungefähr:

⬇️ Downstream

2,488 Gbit/s

⬆️ Upstream

1,244 Gbit/s

Diese Bandbreite steht dem jeweiligen PON-Zweig zur Verfügung und wird zwischen den angeschlossenen Teilnehmern geteilt.

Das bedeutet:

Ein GPON-Anschluss mit einem 1-Gbit/s-Tarif besitzt nicht automatisch eine dedizierte 1-Gbit/s-Faser bis zum OLT.

Die vorhandene Kapazität wird innerhalb des PON-Netzes dynamisch genutzt.

👥 Shared Medium – was bedeutet das?

GPON ist ein Shared-Medium-Netz.

Mehrere Teilnehmer nutzen einen gemeinsamen PON-Port und einen gemeinsamen Teil der Glasfaserinfrastruktur.

Beispiel:

OLT
 │
 ▼
Splitter 1:32
 │
 ├── Kunde 01
 ├── Kunde 02
 ├── Kunde 03
 ├── ...
 └── Kunde 32

Das bedeutet jedoch nicht automatisch, dass alle Teilnehmer gleichzeitig dieselbe Geschwindigkeit erhalten.

Der Netzbetreiber steuert die Bandbreitenverteilung innerhalb des Netzes.

📏 Optisches Budget

Bei der Planung eines GPON-Netzes spielt das optische Leistungsbudget eine entscheidende Rolle.

Jede Komponente verursacht Dämpfung:

  • Glasfaserkabel
  • Steckverbinder
  • Spleiße
  • Splitter
  • Kupplungen

Besonders Splitter verursachen einen deutlichen optischen Verlust.

Deshalb muss bereits während der Netzplanung geprüft werden, ob die optische Leistung am Teilnehmer noch innerhalb der zulässigen Werte liegt.

🔧 Typische GPON-Komponenten

KomponenteFunktion
⚙️ OLTZentrale aktive Netzkomponente
🔀 SplitterPassive Aufteilung des optischen Signals
🌐 ODNPassive Glasfaser-Verteilinfrastruktur
📦 MuffeSchutz und Verbindung von Glasfasern
🏠 APL / HÜPÜbergabepunkt am Gebäude
🔌 Gf-TAGlasfaseranschluss beim Teilnehmer
📡 ONT / ONUTeilnehmergerät im optischen Netz
📶 RouterLokale Internet- und Netzwerkverbindung

🏠 GPON und FTTH – ist das dasselbe?

Nein.

Das ist eine wichtige Unterscheidung.

FTTH beschreibt:

Wo endet die Glasfaser?

Bei FTTH endet sie beim Teilnehmer.

GPON beschreibt dagegen:

Wie wird das Glasfasernetz technisch aufgebaut und verteilt?

Ein Netz kann also gleichzeitig:

FTTH + GPON

sein.

Beispiel:

FTTH = Glasfaser bis zur Wohnung
GPON = technische Netzarchitektur dahinter

✅ Vorteile von GPON

✅ Weniger Glasfasern im Hauptnetz erforderlich

✅ Passive Verteiler benötigen keinen Strom

✅ vergleichsweise wirtschaftlicher FTTH-Ausbau

✅ hohe Teilnehmerzahlen möglich

✅ weniger aktive Technik im Außennetz

✅ geringe Wartungsanforderungen bei passiven Komponenten

✅ sehr gut für großflächige FTTH-Netze geeignet

❌ Nachteile von GPON

❌ Bandbreite wird innerhalb eines PON-Zweigs geteilt

❌ Splitter verursachen optische Dämpfung

❌ Fehlersuche kann komplexer sein als bei einer direkten PtP-Faser

❌ Teilnehmer befinden sich auf einer gemeinsamen PON-Struktur

❌ klassische GPON-Kapazität ist niedriger als bei neueren PON-Generationen

⚡ GPON vs. XGS-PON

🔵 GPON⚡ XGS-PON
Downstreamca. 2,5 Gbit/s10 Gbit/s
Upstreamca. 1,25 Gbit/s10 Gbit/s
Symmetrisch❌✅
Passive Splitter✅✅
FTTH geeignet✅✅
Multi-Gigabit-Tarifeeingeschränktsehr gut geeignet
ZukunftspotenzialHochSehr hoch

🔗 GPON vs. Active Ethernet

Bei GPON teilen sich mehrere Teilnehmer einen PON-Port und passive optische Infrastruktur.

Bei Active Ethernet kann jeder Teilnehmer eine dedizierte Verbindung zu einem aktiven Ethernet-Port erhalten.

Vereinfacht:

🔵 GPON

OLT
 │
 ▼
Splitter
 ├── Kunde
 ├── Kunde
 └── Kunde

🔗 Active Ethernet

Switch
 ├── eigene Faser → Kunde
 ├── eigene Faser → Kunde
 └── eigene Faser → Kunde

Beide Konzepte haben unterschiedliche Vorteile bei Kosten, Skalierbarkeit, Betrieb und Bandbreitenmanagement.

🧪 Wie wird ein GPON-Anschluss gemessen?

Bei Installation und Fehlerdiagnose können unterschiedliche Messverfahren eingesetzt werden.

Dazu gehören beispielsweise:

  • 📏 optische Pegelmessung
  • 🔦 Optical Power Meter
  • 🧪 OTDR-Messungen
  • 🔴 Visual Fault Locator
  • 🔍 Steckerprüfung
  • 📊 Dämpfungsmessung

Bei PON-Netzen muss berücksichtigt werden, dass Splitter und mehrere optische Ebenen das Messergebnis beeinflussen können.

🧠 Einfach erklärt

GPON lässt sich vereinfacht mit einer Wasserleitung vergleichen:

Eine große Hauptleitung
        │
        ▼
     Verteiler
    ┌───┼───┐
    ▼   ▼   ▼
   Haus Haus Haus

Nur dass bei GPON keine Wasserleitung verteilt wird, sondern optisches Licht über Glasfaser.

Ein zentraler Glasfaserweg kann dadurch mehrere Teilnehmer versorgen.

🚀 Warum wird GPON so häufig eingesetzt?

Der große Vorteil liegt in der Kombination aus:

  • hoher Bandbreite
  • passiver Außeninfrastruktur
  • geringerem Faserbedarf
  • hoher Teilnehmerdichte
  • wirtschaftlichem Netzausbau

Deshalb hat sich GPON weltweit als wichtige Technologie für FTTH-Netze etabliert.

Mit steigenden Bandbreitenanforderungen werden bestehende PON-Netze zunehmend durch neuere Technologien wie XGS-PON ergänzt oder erweitert.
