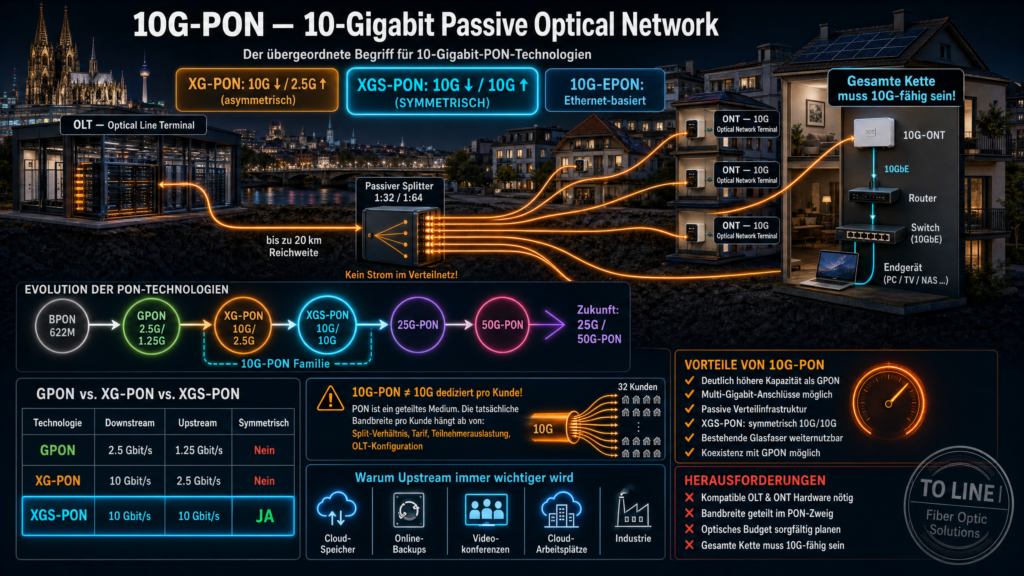

📡 Was ist 10G-PON?

10G-PON ist ein Sammelbegriff für passive optische Netztechnologien, die Übertragungsraten im Bereich von 10 Gigabit pro Sekunde ermöglichen.

10G-PON ist dabei nicht mit einem einzigen konkreten Standard gleichzusetzen. Zu den wichtigen 10-Gigabit-PON-Technologien gehören insbesondere:

• ⚡ XG-PON / XG-PON1
• ⚡ XGS-PON
• 🔵 10G-EPON

Diese Technologien wurden entwickelt, um die Kapazität passiver Glasfasernetze gegenüber älteren PON-Generationen deutlich zu erhöhen.

---

🏗️ Wie funktioniert 10G-PON?

Das Grundprinzip entspricht weiterhin einem Passive Optical Network (PON):

🌐 Core / Backbone
        │
        ▼
⚙️ OLT
        │
        ▼
🔵 Glasfaser
        │
        ▼
🔀 Passiver Splitter
        │
    ┌───┼───┐
    ▼   ▼   ▼
   🏠  🏢  🏠
  ONT ONT  ONT

Zwischen dem OLT und den Teilnehmeranschlüssen befindet sich ein passives optisches Verteilnetz.

Das bedeutet:

Die Verteilung des optischen Signals kann ohne aktive, strombetriebene Ethernet-Switches zwischen OLT und Teilnehmer erfolgen.

---

⚡ Welche 10G-PON-Technologien gibt es?

Der Begriff 10G-PON umfasst mehrere technische Standards.

⚡ XG-PON

XG-PON bietet ungefähr:

⬇️ Downstream: 10 Gbit/s
⬆️ Upstream: 2,5 Gbit/s

Damit ist XG-PON asymmetrisch.

---

⚡ XGS-PON

XGS-PON erweitert das Konzept auf symmetrische Übertragung:

⬇️ Downstream: 10 Gbit/s
⬆️ Upstream: 10 Gbit/s

Das S steht für:

Symmetric

XGS-PON eignet sich dadurch besonders für Anwendungen mit hohen Upload- und Download-Anforderungen.

---

🔵 10G-EPON

Eine weitere 10-Gigabit-PON-Familie ist 10G-EPON.

Sie basiert auf Ethernet-PON-Technologien und wird insbesondere in bestimmten internationalen Märkten und Netzarchitekturen eingesetzt.

Damit gibt es nicht „das eine 10G-PON“, sondern verschiedene Standards für 10-Gigabit-PON-Netze.

---

📊 GPON, XG-PON und XGS-PON im Vergleich

Technologie	⬇️ Downstream	⬆️ Upstream	Symmetrisch
🔵 GPON	ca. 2,5 Gbit/s	ca. 1,25 Gbit/s	❌
⚡ XG-PON	10 Gbit/s	2,5 Gbit/s	❌
🚀 XGS-PON	10 Gbit/s	10 Gbit/s	✅

Damit lässt sich die Entwicklung vereinfacht so darstellen:

GPON
  │
  ▼
XG-PON
  │
  ▼
XGS-PON

Die Kapazität und insbesondere die Upstream-Leistung wurden dabei deutlich erhöht.

---

⚙️ OLT – Optical Line Terminal

Das OLT befindet sich auf der Netzbetreiberseite und ist die zentrale aktive Komponente des PON-Systems.

Zu seinen Aufgaben gehören unter anderem:

• 📡 Kommunikation mit den Teilnehmern
• 📊 Bandbreitenmanagement
• 🔐 Teilnehmerverwaltung
• 🔄 Steuerung von Downstream und Upstream
• 📈 Überwachung der optischen Verbindungen
• 🌐 Anbindung des Zugangsnetzes an das übergeordnete Netz

Für eine bestimmte 10G-PON-Technologie muss entsprechende OLT-Technik vorhanden sein.

---

🏠 ONT / ONU

Beim Teilnehmer befindet sich ein kompatibles ONT (Optical Network Terminal) beziehungsweise eine ONU (Optical Network Unit).

Das Gerät bildet den Übergang zwischen dem optischen Zugangsnetz und dem lokalen Kundennetz.

Vereinfacht:

Glasfaser
    │
    ▼
📡 ONT
    │
    ▼
🔗 Ethernet
    │
    ▼
📶 Router / Netzwerk

Für Multi-Gigabit-Anschlüsse muss auch die nachgelagerte Hardware entsprechend leistungsfähig sein.

---

🔀 Passive Splitter

Auch 10G-PON kann passive optische Splitter verwenden.

Beispiele für Split-Verhältnisse sind:

• 1:8
• 1:16
• 1:32
• 1:64

Vereinfacht:

              OLT
               │
               ▼
         🔀 Splitter
        ┌────┬────┬────┐
        ▼    ▼    ▼    ▼
       ONT  ONT  ONT  ONT

Ein Splitter benötigt keine eigene Stromversorgung.

Er teilt das optische Signal auf mehrere Teilnehmerpfade auf.

---

👥 Ist 10G-PON eine dedizierte 10-Gbit/s-Verbindung?

Nicht automatisch.

Das ist ein wichtiger Punkt.

PON ist grundsätzlich eine Architektur, bei der sich mehrere Teilnehmer Kapazitäten eines PON-Zweigs teilen können.

Die Angabe 10 Gbit/s bedeutet daher nicht:

Jeder angeschlossene Kunde erhält gleichzeitig eine physisch dedizierte 10-Gbit/s-Verbindung.

Wie viel Bandbreite einem einzelnen Teilnehmer tatsächlich zur Verfügung steht, hängt unter anderem von:

• Netzdimensionierung
• Split-Verhältnis
• Tarif
• Teilnehmerauslastung
• OLT-Konfiguration
• Bandbreitenmanagement

ab.

---

🌈 Koexistenz verschiedener PON-Generationen

Ein großer Vorteil moderner Glasfasernetze besteht darin, dass verschiedene PON-Generationen unter geeigneten Voraussetzungen über dieselbe passive Glasfaserinfrastruktur betrieben werden können.

Dafür werden unterschiedliche Wellenlängenbereiche verwendet.

Das kann eine schrittweise Migration ermöglichen:

Bestehendes GPON
       +
neues XGS-PON
       │
       ▼
gemeinsame passive
Glasfaserinfrastruktur

Der Betreiber muss dadurch nicht zwingend sämtliche Glasfaserkabel und passiven Netzkomponenten austauschen, nur weil die aktive Übertragungstechnologie modernisiert wird.

---

🌐 10G-PON und FTTH

10G-PON ist nicht dasselbe wie FTTH.

Die Begriffe beschreiben unterschiedliche Dinge:

🏠 FTTH

beschreibt, wo die Glasfaser endet:

Fiber to the Home

🚀 10G-PON

beschreibt die Übertragungstechnologie des passiven optischen Netzes.

Ein Netz kann deshalb beispielsweise als:

FTTH über XGS-PON

realisiert werden.

---

🏢 Wo wird 10G-PON eingesetzt?

10G-PON-Technologien können unter anderem interessant sein für:

🏠 FTTH-Netze
🏢 Mehrfamilienhäuser
🏬 Gewerbeimmobilien
🏭 Unternehmen
🏨 Hotels
🏫 Campus-Netze
🏥 Einrichtungen mit hohem Datenbedarf
📡 Multi-Gigabit-Anschlüsse

Insbesondere XGS-PON ist für Anwendungen interessant, bei denen hohe Bandbreiten in beide Richtungen benötigt werden.

---

☁️ Warum wird der Upstream immer wichtiger?

Früher lag der Schwerpunkt vieler Internetanschlüsse vor allem auf dem Download.

Moderne Anwendungen erzeugen jedoch zunehmend hohe Upload-Datenmengen:

☁️ Cloud-Speicher
💾 Online-Backups
🎥 Videokonferenzen
📹 Video-Uploads
🏢 Cloud-Arbeitsplätze
🖥️ Serverdienste
🏭 Unternehmensanwendungen

Deshalb ist die symmetrische Kapazität von XGS-PON ein wichtiger Unterschied gegenüber asymmetrischen PON-Generationen.

---

🔌 Reichen 10 Gbit/s Glasfaser allein aus?

Nein.

Damit hohe Datenraten tatsächlich beim Endgerät ankommen, muss die gesamte Verbindungskette entsprechend dimensioniert sein.

Beispiel:

🚀 XGS-PON
      │
      ▼
📡 10G-fähiges ONT
      │
      ▼
🔗 10GbE
      │
      ▼
📶 Router
      │
      ▼
⚙️ Switch
      │
      ▼
💻 Endgerät

Befindet sich beispielsweise dazwischen nur ein 1-Gbit/s-Ethernet-Port, wird dieser zum Engpass.

---

📏 Optisches Leistungsbudget

Auch bei 10G-PON spielt das optische Leistungsbudget eine wichtige Rolle.

Dämpfung entsteht beispielsweise durch:

• 🔵 Glasfaserstrecken
• 🔀 Splitter
• 🔗 Steckverbindungen
• 🔥 Spleiße
• 📦 passive Verbindungsstellen

Deshalb müssen Netzplanung, Installation und Messung sicherstellen, dass die optischen Pegel innerhalb der für das eingesetzte System zulässigen Bereiche liegen.

---

🧪 Messung und Fehlerdiagnose

Bei 10G-PON-Netzen können unter anderem folgende Werkzeuge eingesetzt werden:

📏 Optical Power Meter
🧪 OTDR
🔬 Fiber Inspection Microscope
🔴 Visual Fault Locator
📊 PON-Messgeräte
🧹 professionelle Glasfaser-Reinigung

Bei parallelem Betrieb verschiedener PON-Generationen muss außerdem berücksichtigt werden, welche Wellenlängen im Netz verwendet werden.

---

✅ Vorteile von 10G-PON

✅ deutlich höhere Kapazität als klassisches GPON

✅ Multi-Gigabit-Anschlüsse möglich

✅ passive Verteilinfrastruktur

✅ geringer Strombedarf im passiven Außennetz

✅ XGS-PON ermöglicht symmetrische 10-Gbit/s-Übertragung

✅ gut für moderne FTTH-Netze geeignet

✅ bestehende passive Infrastruktur kann je nach Netzdesign weitergenutzt werden

✅ gute Grundlage für steigenden Bandbreitenbedarf

---

❌ Nachteile und Herausforderungen

❌ kompatible OLT- und ONT-Hardware erforderlich

❌ höhere Anforderungen an aktive Netztechnik

❌ Bandbreite eines PON-Zweigs kann von mehreren Teilnehmern genutzt werden

❌ höhere Anforderungen an Router und LAN-Infrastruktur

❌ optisches Budget muss sorgfältig geplant werden

❌ 10 Gbit/s PON bedeutet nicht automatisch 10 Gbit/s dediziert pro Kunde

---

🔮 Was kommt nach 10G-PON?

Die Entwicklung passiver optischer Netze endet nicht bei 10 Gbit/s.

Neuere PON-Generationen zielen auf noch höhere Kapazitäten.

Dazu gehören beispielsweise:

🚀 25G-PON

⚡ 50G-PON

und zukünftige PON-Generationen mit noch höheren Datenraten.

Die Glasfaser selbst bietet dabei den entscheidenden Vorteil, dass die passive Infrastruktur über einen langen Zeitraum genutzt werden kann, während die aktive Technik weiterentwickelt wird.

---

🧠 Einfach erklärt

Man kann die Entwicklung stark vereinfacht so betrachten:

🔵 GPON
ca. 2,5 / 1,25 Gbit/s
        │
        ▼
⚡ XG-PON
10 / 2,5 Gbit/s
        │
        ▼
🚀 XGS-PON
10 / 10 Gbit/s

10G-PON ist also der übergeordnete Bereich für PON-Technologien der 10-Gigabit-Klasse – während XGS-PON eine konkrete symmetrische Variante davon ist.

---
