Was sind Gebäudenetze (NE4)? Der komplette Leitfaden 2026
Einleitung
Gebäudenetze der Netzebene 4 (NE4) bilden einen der wichtigsten Bestandteile moderner Glasfasernetze. Während Netzbetreiber die Glasfaser bis zum Hausanschluss verlegen, sorgt die Netzebene 4 dafür, dass die Glasfaserverbindung innerhalb des Gebäudes bis in jede einzelne Wohnung oder Nutzungseinheit geführt wird.
Erst durch eine professionell geplante und installierte Gebäudeverkabelung können die hohen Geschwindigkeiten und die Zuverlässigkeit einer FTTH-Infrastruktur vollständig genutzt werden. Aus diesem Grund investieren Wohnungsbaugesellschaften, Hausverwaltungen, Eigentümer und Unternehmen zunehmend in moderne Gebäudenetze.
Ein hochwertiges NE4-Netz verbessert nicht nur die Internetversorgung, sondern erhöht auch den Wert einer Immobilie. Gleichzeitig reduziert eine strukturierte Verkabelung den Wartungsaufwand und erleichtert spätere Erweiterungen.
In diesem Leitfaden erfahren Sie, was Gebäudenetze (NE4) sind, wie sie aufgebaut werden, welche Komponenten verwendet werden und warum sie für moderne Glasfaserprojekte unverzichtbar sind.
Was bedeutet Netzebene 4 (NE4)?
Die Netzebene 4 – häufig mit NE4 abgekürzt – beschreibt die komplette Glasfaserinfrastruktur innerhalb eines Gebäudes.
Sie beginnt am Hausübergabepunkt beziehungsweise am Glasfaser-Hausanschluss und endet an der Glasfaser-Teilnehmeranschlussdose (GF-TA) innerhalb der jeweiligen Wohnung oder Nutzungseinheit.
Die Netzebene 4 verbindet somit das öffentliche Glasfasernetz mit den Endkunden innerhalb des Gebäudes.
Typische Bestandteile der Netzebene 4 sind:
- Hausübergabepunkt (HÜP)
- Glasfaser-Steigleitungen
- Etagenverteiler
- Glasfaserkabel
- Glasfaser-Spleißboxen
- Glasfaser-Anschlussdosen (GF-TA)
- Patchkabel
- Dokumentation
- Messprotokolle
Die aktive Netztechnik des Netzbetreibers gehört normalerweise nicht zur Netzebene 4.
Warum sind Gebäudenetze (NE4) so wichtig?
Viele Menschen gehen davon aus, dass allein der Glasfaseranschluss eines Netzbetreibers für eine schnelle Internetverbindung ausreicht. Tatsächlich spielt jedoch die Qualität der Gebäudeverkabelung eine ebenso wichtige Rolle.
Selbst wenn das öffentliche Glasfasernetz modern ausgebaut wurde, können schlecht geplante oder fehlerhaft installierte Gebäudenetze die Leistung erheblich beeinträchtigen.
Professionelle Gebäudenetze bieten unter anderem folgende Vorteile:
- maximale FTTH-Geschwindigkeit
- geringe Signalverluste
- stabile Internetverbindungen
- niedrige Latenzzeiten
- einfache Wartung
- strukturierte Dokumentation
- langfristige Erweiterbarkeit
- höhere Attraktivität der Immobilie
Besonders bei Mehrfamilienhäusern ist eine sorgfältige Planung der Netzebene 4 unverzichtbar.

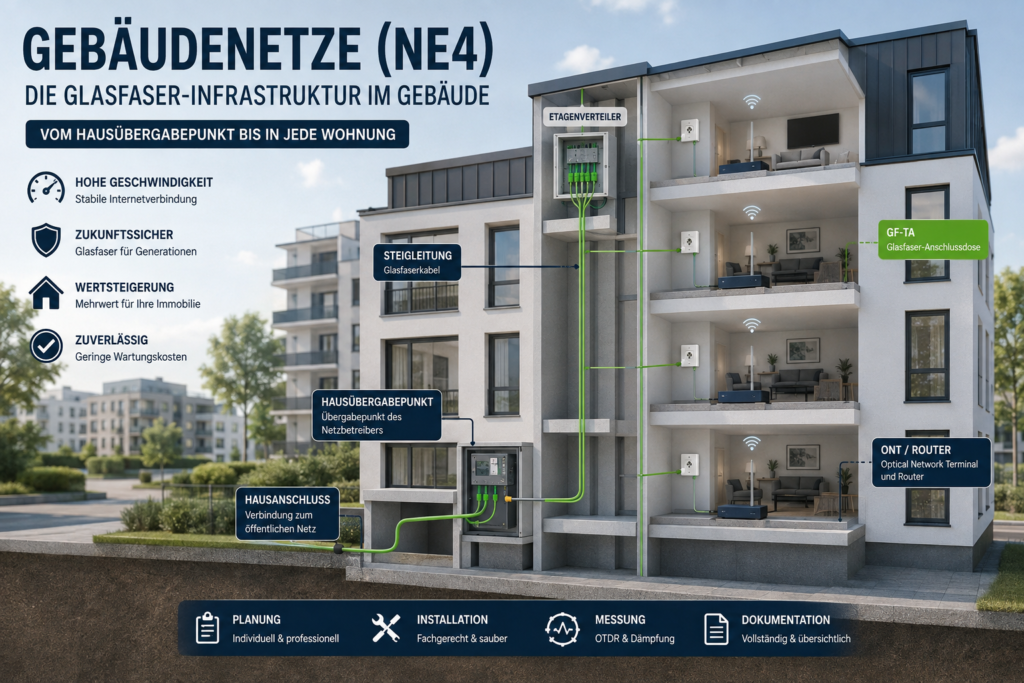

Aufbau eines modernen Gebäudenetzes
Ein professionelles NE4-Gebäudenetz besteht aus mehreren exakt aufeinander abgestimmten Komponenten.
Hausanschluss
Der Hausanschluss verbindet das öffentliche Glasfasernetz mit dem Gebäude. Er bildet den Ausgangspunkt für die gesamte hausinterne Glasfaserinfrastruktur.
Hausübergabepunkt (HÜP)
Der Hausübergabepunkt dient als Übergabestelle zwischen Netzbetreiber und Gebäudeverkabelung.
Von hier aus werden sämtliche Glasfasern innerhalb des Gebäudes verteilt.
Steigleitungen
Steigleitungen transportieren die Glasfaserkabel vom Technikraum in die einzelnen Etagen.
Je nach Gebäudetyp erfolgt die Verlegung in Leerrohren, Installationsschächten oder Kabelkanälen.
Etagenverteiler
In größeren Gebäuden befinden sich auf mehreren Stockwerken Glasfaserverteiler.
Sie erleichtern die strukturierte Versorgung mehrerer Wohnungen und ermöglichen spätere Erweiterungen.
Glasfaserkabel
Innerhalb moderner Gebäudenetze kommen überwiegend Singlemode-Glasfaserkabel zum Einsatz.
Diese zeichnen sich durch eine geringe Dämpfung, hohe Reichweiten und eine langfristige Zukunftssicherheit aus.
Glasfaser-Anschlussdose (GF-TA)
Die Glasfaser-Teilnehmeranschlussdose bildet den eigentlichen Glasfaseranschluss innerhalb der Wohnung.
Hier endet die passive Glasfaserverkabelung.
Von diesem Punkt aus wird später das ONT oder direkt ein Glasfaserrouter angeschlossen.
Optical Network Terminal (ONT)
Das ONT wandelt die optischen Lichtsignale der Glasfaser in elektrische Netzwerksignale um.
Anschließend übernimmt der Router die Verteilung der Internetverbindung an Computer, Smartphones, Fernseher und andere Endgeräte.
Router
Der Router verteilt die Internetverbindung über WLAN oder Ethernet innerhalb der Wohnung.
Je nach Netzbetreiber kann entweder ein klassischer Router in Kombination mit einem ONT oder ein Glasfaserrouter mit integriertem SFP-Modul verwendet werden.
Wie erfolgt die Installation eines Gebäudenetzes (NE4)?
Die Installation eines modernen Gebäudenetzes erfolgt nach einem klar strukturierten Ablauf. Jeder Arbeitsschritt beeinflusst die Qualität und Zuverlässigkeit der gesamten Glasfaserinfrastruktur.
1. Gebäudeanalyse
Vor Beginn der Arbeiten wird das Gebäude vollständig besichtigt.
Dabei werden unter anderem folgende Punkte geprüft:
- Anzahl der Wohnungen
- Anzahl der Etagen
- vorhandene Technikräume
- Kabelschächte
- Leerrohre
- Brandschutzbereiche
- mögliche Leitungswege
- bestehende Telekommunikationsanlagen
Anschließend wird ein Installationskonzept erstellt.
2. Planung der Leitungswege
Im nächsten Schritt werden sämtliche Kabelwege festgelegt.
Dabei wird entschieden,
- wo Kabelkanäle montiert werden,
- welche Steigleitungen verwendet werden,
- an welchen Stellen Verteiler installiert werden,
- wie viele Glasfasern benötigt werden,
- welche Reserven für spätere Erweiterungen vorgesehen werden.
Eine sorgfältige Planung reduziert spätere Umbauten und Wartungskosten erheblich.
3. Montage der Kabelwege
Nach Abschluss der Planung beginnt die Vorbereitung der Infrastruktur.
Je nach Gebäude werden beispielsweise installiert:
- Kabelkanäle
- Steigeschächte
- Leerrohre
- Wandhalterungen
- Brandschutzdurchführungen
Alle Leitungswege müssen dauerhaft zugänglich und gegen mechanische Beschädigungen geschützt sein.
4. Verlegung der Glasfaserkabel
Nun erfolgt die eigentliche Glasfaserinstallation.
Die Glasfaserkabel werden vom Hausübergabepunkt über die Steigleitungen bis zu den einzelnen Wohnungen verlegt.
Während der Installation müssen mehrere technische Vorgaben eingehalten werden.
Dazu gehören unter anderem:
- zulässiger Biegeradius
- maximale Zugkraft
- ausreichender Kabelschutz
- saubere Kabelführung
- eindeutige Beschriftung
Bereits kleine Beschädigungen können die spätere Signalqualität beeinträchtigen.
Spleißarbeiten
Nachdem sämtliche Glasfaserkabel verlegt wurden, werden die einzelnen Fasern miteinander verbunden.
Hierfür wird ein Fusionsspleißgerät verwendet.
Beim Spleißen werden zwei Glasfasern mit höchster Präzision dauerhaft verschmolzen.
Ein hochwertiger Spleiß zeichnet sich aus durch:
- sehr geringe Dämpfung
- hohe Langzeitstabilität
- geringe Reflexion
- hohe mechanische Festigkeit
Nach jedem Spleiß erfolgt eine Kontrolle der Verbindung.
Installation der Glasfaser-Anschlussdosen
Nach Abschluss der Spleißarbeiten werden die Glasfaser-Anschlussdosen (GF-TA) montiert.
Diese befinden sich innerhalb der jeweiligen Wohnung.
Die Position sollte so gewählt werden, dass Router und ONT später problemlos angeschlossen werden können.
Eine fachgerechte Installation erleichtert spätere Wartungsarbeiten erheblich.
Messung der Glasfaserstrecken
Nach der Installation beginnt die technische Qualitätskontrolle.
Jede einzelne Glasfaserstrecke wird überprüft.
Typische Messverfahren sind:
OTDR-Messung
Mit einem OTDR werden sämtliche Glasfaserstrecken analysiert.
Dabei können erkannt werden:
- Spleißstellen
- Steckverbindungen
- Dämpfungsverluste
- Beschädigungen
- Reflexionen
Die Messergebnisse werden dokumentiert.
Dämpfungsmessung
Zusätzlich wird die optische Dämpfung jeder Glasfaser gemessen.
Sie zeigt, wie stark das Lichtsignal auf seinem Weg abgeschwächt wird.
Nur wenn sämtliche Werte innerhalb der zulässigen Grenzwerte liegen, gilt die Installation als erfolgreich.
Sichtprüfung
Neben den technischen Messungen erfolgt eine vollständige Sichtkontrolle.
Dabei werden geprüft:
- Kabelführung
- Beschriftungen
- Anschlussdosen
- Verteiler
- Kabelkanäle
- Schutzmaßnahmen
Dokumentation
Nach Abschluss aller Arbeiten wird das gesamte Gebäudenetz dokumentiert.
Eine vollständige Dokumentation enthält unter anderem:
- Leitungspläne
- Faserbelegung
- Verteilerpläne
- Spleißprotokolle
- OTDR-Protokolle
- Dämpfungsmessungen
- Fotodokumentation
- Kabellisten
- Materiallisten
Diese Unterlagen erleichtern spätere Wartungen und Erweiterungen erheblich.
Qualitätskontrolle
Vor der Übergabe erfolgt eine abschließende Qualitätskontrolle.
Dabei wird überprüft, ob
- sämtliche Wohnungen angeschlossen wurden,
- alle Fasern korrekt beschriftet sind,
- sämtliche Messungen erfolgreich waren,
- die Dokumentation vollständig ist,
- keine mechanischen Beschädigungen vorhanden sind.
Erst danach wird das Gebäudenetz offiziell abgenommen.
Typische Fehler bei Gebäudenetzen
Obwohl Glasfasernetze sehr zuverlässig sind, entstehen viele Probleme bereits während der Installation.
Zu den häufigsten Fehlern gehören:
- zu enge Biegeradien
- beschädigte Glasfasern
- schlechte Spleiße
- fehlende Beschriftungen
- unvollständige Dokumentation
- falsch verlegte Kabel
- ungeeignete Kabelwege
- fehlende Reserven für Erweiterungen
Eine professionelle Planung und Installation verhindert diese Probleme bereits im Vorfeld.
Vorteile eines Gebäudenetzes (NE4)
Ein professionell installiertes Gebäudenetz bietet zahlreiche Vorteile für Eigentümer, Bewohner und Netzbetreiber.
Zu den wichtigsten Vorteilen gehören:
- Sehr hohe Internetgeschwindigkeiten
- Stabile Glasfaserverbindung
- Zukunftssichere Infrastruktur
- Wertsteigerung der Immobilie
- Einfache Erweiterungsmöglichkeiten
- Niedrige Wartungskosten
- Hohe Betriebssicherheit
- Unterstützung moderner Smart-Home-Anwendungen
- Optimale Grundlage für IPTV und Cloud-Dienste
- Langfristige Investitionssicherheit
Gerade bei Neubauten gehört eine Glasfaser-Infrastruktur heute bereits zu den wichtigsten Ausstattungsmerkmalen eines Gebäudes.
Unterschiede zwischen NE3, NE4 und NE5
Beim Glasfaserausbau wird das Netz in verschiedene Netzebenen unterteilt.
NE3
Die Netzebene 3 verbindet die Vermittlungsstelle mit dem Gebäude.
Hier verläuft die Glasfaser bis zum Hausübergabepunkt (HÜP).
NE4
Die Netzebene 4 beginnt am Hausübergabepunkt.
Sie umfasst sämtliche Glasfaserkabel innerhalb des Gebäudes bis zu den Glasfaser-Anschlussdosen (GF-TA) in den Wohnungen.
Genau auf diesen Bereich spezialisieren sich Unternehmen wie To Line GmbH.
NE5
Die Netzebene 5 beschreibt die Verbindung zwischen der Glasfaser-Anschlussdose und den Endgeräten des Nutzers.
Dazu gehören beispielsweise:
- ONT
- Router
- WLAN
- Computer
- Fernseher
- Smart-Home-Geräte
Wo werden Gebäudenetze eingesetzt?
Gebäudenetze (NE4) kommen heute in nahezu allen modernen Immobilien zum Einsatz.
Typische Einsatzbereiche sind:
- Mehrfamilienhäuser
- Wohnanlagen
- Bürogebäude
- Hotels
- Krankenhäuser
- Schulen
- Universitäten
- Gewerbeimmobilien
- Industriegebäude
- Neubaugebiete
Je größer ein Gebäude ist, desto wichtiger wird eine professionelle Planung der internen Glasfaserverkabelung.
FAQ
Was ist ein Gebäudenetz (NE4)?
Ein Gebäudenetz (NE4) umfasst sämtliche Glasfaserleitungen innerhalb eines Gebäudes – vom Hausübergabepunkt bis zur Glasfaser-Anschlussdose in jeder Wohnung.
Wer installiert Gebäudenetze?
Gebäudenetze werden von spezialisierten Glasfaserunternehmen installiert, die Erfahrung im Bereich FTTH-Infrastruktur besitzen.
Was ist der Unterschied zwischen HÜP und GF-TA?
Der Hausübergabepunkt (HÜP) ist der Übergabepunkt des Netzbetreibers.
Die Glasfaser-Anschlussdose (GF-TA) befindet sich in der Wohnung und stellt den eigentlichen Glasfaseranschluss des Kunden dar.
Müssen Wände geöffnet werden?
Je nach Gebäude können kleinere Bohrungen oder Kabelkanäle erforderlich sein.
Bei modernen Gebäuden lassen sich häufig vorhandene Leerrohre nutzen.
Wie lange dauert die Installation?
Je nach Gebäudegröße dauert die Installation zwischen wenigen Stunden und mehreren Tagen.
Kann ein bestehendes Gebäude nachgerüstet werden?
Ja.
Auch Bestandsgebäude können vollständig mit einer modernen Glasfaser-Infrastruktur ausgestattet werden.
Wie lange hält ein Glasfasernetz?
Eine fachgerecht installierte Glasfaser-Infrastruktur kann problemlos mehrere Jahrzehnte genutzt werden.
Benötigt jede Wohnung eine eigene Glasfaser?
Ja.
Bei einem modernen FTTH-Ausbau erhält jede Wohneinheit in der Regel eine eigene Glasfaserverbindung.
Warum ist eine Dokumentation so wichtig?
Eine vollständige Dokumentation erleichtert Wartung, Fehlersuche und spätere Erweiterungen erheblich.
Fazit
Gebäudenetze (NE4) bilden das Herzstück jeder modernen FTTH-Infrastruktur.
Nur durch eine professionelle Planung, fachgerechte Installation, präzise Spleißarbeiten sowie umfassende Messungen entsteht ein zuverlässiges Glasfasernetz, das über viele Jahre hinweg höchste Übertragungsgeschwindigkeiten ermöglicht.
Für Eigentümer bedeutet ein hochwertiges Gebäudenetz nicht nur mehr Komfort und Zukunftssicherheit, sondern häufig auch eine deutliche Wertsteigerung der Immobilie.
